ＥＬ－９７シリーズ デジタル温度計の交換方法

交換作業時に便利　印刷して使えるＰＤＦ版もあります。
（ダウンロードはこちらから）
PDFファイルを閲覧するには「Adobe Reader」が必要です。


９７シリーズ専用　デジタル温度表示ユニット
付属品　端子用精密ドライバー　１本
　　　　　端子用ネジ・座金（予備）　５セット

必要工具　（＋）プラスドライバー（最適なサイズ：Ｎｏ．２）
　　　　　 　（－） マイナスドライバー（小さめのもの）
ご　注　意

※この部品をご注文前に、下記の交換方法をご確認下さい。

初期不良などの場合以外、納品後の返品はお受けできませんのでご了承下さい。
ご自身での交換が不安な場合は、出張またはお預かりでの交換修理をお勧めします。
（別途、出張費用・技術料・送料などががかかります）

ＧＫ－９７シリーズおよびＴＨ－９７シリーズのボイラー部分は、お客様自身での交換は出来ません。
交換をご希望の際は、弊社サポート窓口までご連絡下さい。

この部品は精密機器です。
落としたり、水に濡らしたりしないよう、取扱はご注意下さい。

取り外した古い温度計が水に濡れている、または濡れていた形跡がある場合は、交換を中止して弊社までご連絡下さい。
スチーマーから水漏れがある状態で温度計表示ユニットを交換しても、すぐに浸水し故障する場合があります。

交換の際は、必ずスチーマーの電源を切ってください。
電源を入れたまま作業をすると、ショートしてスチーマー本体が故障する場合があります。

交換の際に、端子の取り付け位置を間違えないでください。
接続を間違ったまま電源を入れると、損傷したり、正しく表示しない場合があります。

その他、ご不明な点がございましたら、弊社までお問い合わせ下さい。
ＥＬ－９７シリーズ　温度計表示部の交換手順
１． 電源を切り、蛇口を締めます。

スチーマーの電源を切り、蛇口から水が垂れないように、しっかりハンドルを締めてください。
電源を入れたまま作業をすると、ショートしてスチーマー本体が故障することがあります。
２．

①		 温度計表示ユニットを取り出します。

温度計取り出しネジ（左・右）を（＋）ドライバーを使用して右に回し、温度計表示ユニットを浮かせます。

右側ネジの３回まわしたら、左側のネジを３回まわすと言った具合に、交互に回していきます。
※極端に片側だけをまわすと、取付部分が歪んだり、温度計を取り出しにくくなりますのでご注意下さい。


右のネジを３回右にまわし・・・
左のネジを３回右にまわします。
これを交互に、回らなくなるまで繰り返します。

両方のネジが回らなくなるまでいくと、温度計表示ユニットが浮き出てきます。

② 次に、表示ユニットを軽く引っ張りながら、内側にある爪を（－）ドライバーなどで左側、右側と交互に押しながら引き出します。
※スチーマー本体にドライバーを当てるとキズが入りますので、慎重に行ってください。

表示ユニットを引っ張りながら、右の爪を押し・・・
左の爪を押しながら、徐々に引き出します。
これを交互に、数回繰り返します。

温度計の取り出し完了！

※　コードを強く引っ張らないようにご注意ください。
③ 温度計取り出しネジを元に戻します。
①と逆の手順で、今度はネジを左に回していきます。
左右のネジが、回らなくなったら完了です。
３． 取り出した温度計表示ユニットの状態を確認します。

取り出したユニットが水に濡れている、または濡れていた形跡がある場合は、交換を中止して弊社までご連絡下さい。
スチーマーから漏水がある状態で温度計を交換しても、すぐに浸水し故障する場合があります。
温度計表示ユニットは、奥まで差し込めば元通りになります。
４． 古い温度計表示に付いている端子を、新しいユニットにつなぎ変えます。

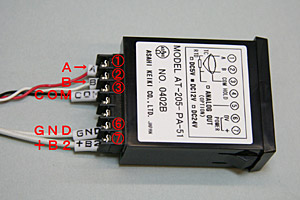

① 端子の接続は下記の通りです。

　スチーマー本体側　───　表示ユニット側
───────────────────
　Ａ（細い赤コード）────①　Ａ
　Ｂ（細い白コード）────②　Ｂ
　ＣＯＭ（細い黒コード）──③ ＣＯＭ
　（コードなし）──────④（空き）
　（コードなし）──────⑤（空き）
　ＧＮＤ──────────⑥ ０Ｖ
　＋Ｂ２──────────⑦　＋


② 付属品の精密ドライバーを使用して、端子を１本ずつつなぎ変えていきます。
端子ネジは大変小さくなっておりますので、周囲を明るくして根気よくお願いします！

古い温度計から、端子を取り外し・・・
すぐに付け替えます。

つなぎ換えは１本ずつ行ってください。
一度に全部の端子を外すと、接続位置が分からなくなったり、ネジをなくしたりすることがあります。
ドライバーは磁石になっていますので、ネジをドライバーに吸い付けて行うと便利です。
　※製造時期によっては、磁石に付かないネジを使用している場合があります。
　※万一、端子ネジを無くした場合は、付属の予備ネジ・座金セットをご使用下さい。

ネジを締めすぎにないようにしてください。
緩まない程度に軽く締まっていれば大丈夫です。
また、一時取り外したコードがスチーマーの内部に落ちないようにご注意ください。
③




 端子の接続を確認します。

上記①を参考に接続に間違いがないか、確認します。

※端子の取り付け確認には、特に配慮して下さい。
接続を間違ったまま電源を入れると、損傷したり、正しく表示しない場合があります。

５．
温度計の表示を確認します。

温度計表示ユニットを取付穴に途中まで差し込み、スチーマーの電源を入れます。
※正しく表示され、異常がないことを確認するまでは、奥に差し込まない　でください。

正しく表示が出ればＯＫ！
表示されない、温度が正しく出ない場合は以下の「正常に表示されない場合は？」をご覧下さい。

６．
温度計表示ユニットを奥まで差し込みます。

温度表示に問題が無ければ、「パチン」と音がするまで、温度計を取付穴に押し込みます。

温度計は取り外ししやすいように、軽く固定されるようになっています。
奥まで差し込んでも上下にがたつく場合がありますが、異常ではありません。
以上で交換作業は完了です！
お疲れ様でした。


正常に表示されない場合は？

まずは、端子の接続に間違いがないか確認してください。

何も表示されないときは・・・
スチーマーの電源が入ってない。
＋Ｂ２端子、ＧＮＤ端子の接続が間違っているか、端子が外れている。
「１９９．９℃」で点滅表示になるまたは、温度が正しくないときは・・・
Ａ端子、Ｂ端子、ＣＯＭ端子の接続が間違っているか、端子が外れている。
沸騰しているのに１００℃にならないときは・・・
天気予報などで、スチーマーをご使用の地域の気圧をご確認下さい。
天気や標高などの影響で、気圧が低いときは沸騰状態でも１００℃にならない場合があります。
上記の点を確認しても問題が解決しないときは・・・
スチーマーの電子回路や本体に異常がある可能性がありますので、弊社までご相談下さい。
